回路設計／アートワークCIRCUIT DESIGN／ARTWORK

打ち合わせから完成までの流れ

私どもエヌケーシステム株式会社は仕様の打ち合わせをさせていただき仕様書を作ります。それに基づいて回路図を作成し、同時にソフトウェアの開発もスタートします。それに伴い、プリント基板のアートワーク設計を行い、メタルマスクのデータも作成し出図いたします。
⇒ ⇒ 　


プリント基板･メタル版と部品、補材等手配をして、部品等が入荷次第 チップ部品･面実装部品等をマウンターで搭載をします。 ディスクリート部品の搭載と半田付け作業をしてプリント基板が完成いたします。
⇒ ⇒ ⇒

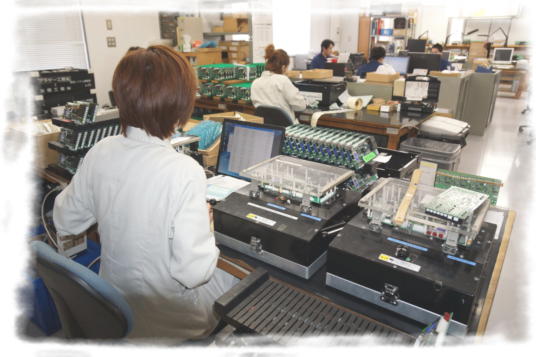

その後、画像認識検査機、インサーキットテスター、専用検査冶具等で検査し不良品の流出を防ぎます。プリント基板の組み付けのご依頼のお客様には専用の通い箱等により出荷いたします。
⇒ ⇒ ⇒


機器の完成品の注文商品については、ケース（樹脂、金属)への組み付け、ハーネス･コネクター等を使用しての配線組み立て作業を行います。 その後、最終機能検査等を行い、外観検査をして必要書類等を入れて丁寧に梱包します。お客様の納期に従い、速やかに出荷させていただきます。

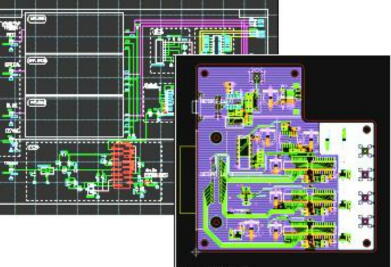

回路図設計ツール：OrCAD Capture

複雑なプリント基板の設計、FPGA/CPLDのデザインまで行うことができます。

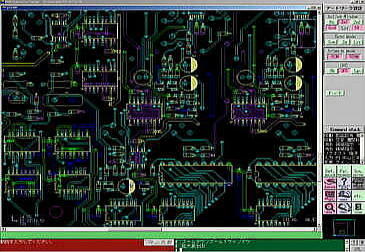

プリント基板アートワークCAD

CR-5000 PWS

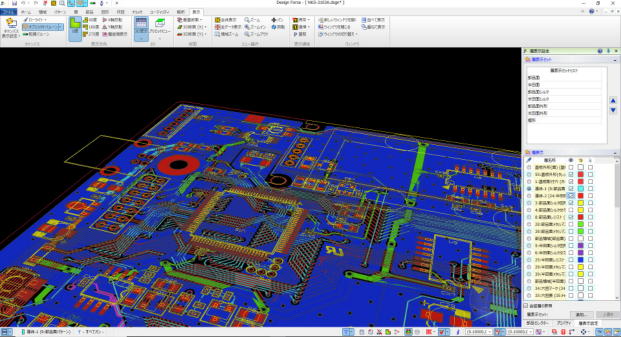

CR-8000 Design Force
